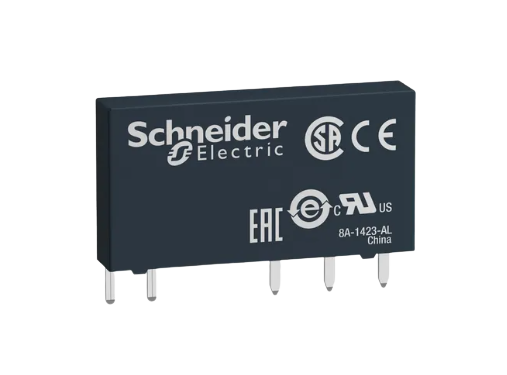

| Linha de produto | Relés Eletromecânicos |
|---|---|
| nome da série | Relé de interface slim |
| Tipo de produto ou componente | Relé tipo plug-in |
| Nome abreviado do dispositivo | RSL |
| Tipo e composição dos contatos | 1 F/A |
| operação dos contatos | Padrão |
| [Uc] Tensão do circuito de controle | 24 VCC |
| [Ithe] corrente térmica convencional em isolamento | 6 A a -40…55 °C |
| LED de status de indicação | Sem |
| Tipo de controle | Sem botão |
| forma do pino | Tipo plano (pino PCB) |
|---|---|
| média | 3390 Ohm a 23 °C +/- 15% |
| limites de tensão de funcionamento nominal | 18 … 33,6 V CC |
| [Ui] tensão nominal de isolamento | 250 V conforme EN/IEC 277 V conforme cUL |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC |
| Material de contatos | Liga de prata (AgSnO2) |
| [Ie] corrente nominal de operação | 6 A (CA-1/CC-1) conforme IEC/UL |
| corrente de comutação mínima | 100 mA |
| tensão de comutação máxima | 277V |
| tensão de comutação mínima | 12 V |
| capacidade de comutação máxima | 1500 VA 150 W |
| capacidade mínima de comutação | 120mW |
| taxa de funcionamento | <= 360 ciclos / hora subcarga <= 18000 ciclos / hora sem carga |
| durabilidade mecânica | 10000000 ciclos |
| durabilidade elétrica | 60000 ciclos, 6 A a 250 V, CA-1 F/A |
| tempo de operação | 5 ms redução 12 ms |
| categoria de proteção | TR III |
| níveis de teste | Nível A |
| posição de operação | Qualquer posição |
| Largura | 5 mm |
| Altura | 28mm |
| profundidade | 18,5 mm |
| descrição dos terminais ISO nº 1 | (11-12-14)OC (A1-A2)CO |
| Peso líquido | 0,0054kg |
| corrente de carga | 6 A a 250 V CA distância de montagem de 0,5 mm |
| consumo médio da bobina em W | 0,17 W |
| limiar da tensão mínima de regulação | >= 0,05Uc |
| dados de fiabilidade de segurança | B10d = 60000 |
| Suporte de montagem | Base ou PCB |
| Apresentação do dispositivo | Produto completo |
| Peso | 0,3 kg |
|---|---|
| Dimensões | 15 × 10 × 1 cm |
