| Linha de produto | Easy Harmony XA2 |
|---|---|

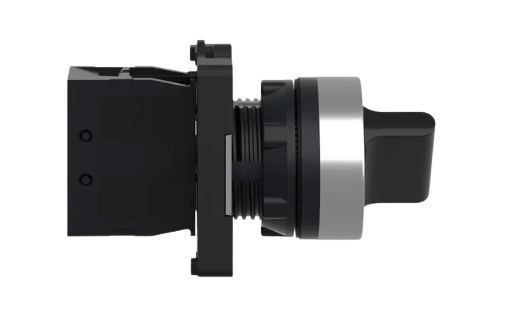

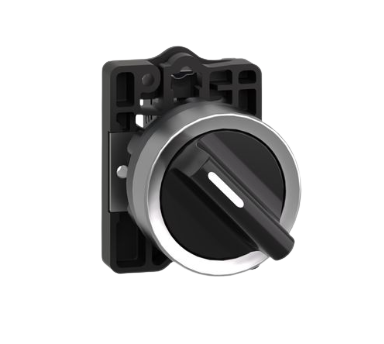

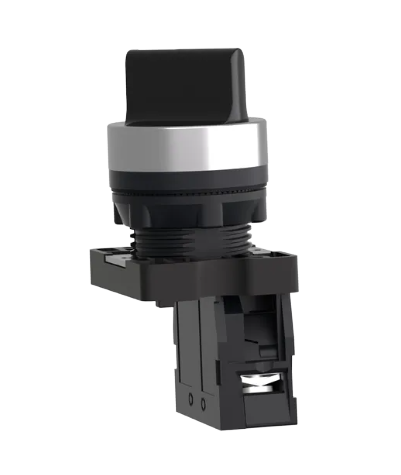

| Tipo de produto ou componente | Comutador completo |
| Nome abreviado do dispositivo | XA2 |
| Material do aro | Plástico |
| diâmetro de montagem | 22 mm |
| quantidade indivisível de venda | 1 |
|---|---|
| centro de fixação | >= 30 x 40 mm (painel) – espessura: 1…5 mm |
| modo de fixação | Porca de fixação: 2…2,4 Nm |
| formato do cabeçote da unidade de sinal | Redondo |
| tipo de acionamento | Posições fixas |
| característica do acionamento | Preto Manopla curto |
| informações de posição do acionamento | 2 posições |

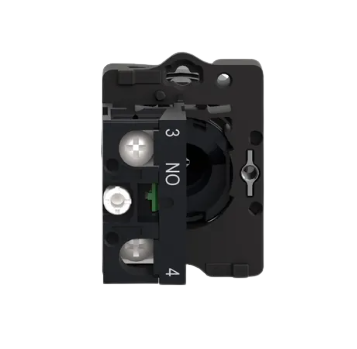

| Tipo e composição dos contatos | 1 NA |
| operação dos contatos | Abertura lenta |
| durabilidade mecânica | 300000 ciclos |
| conexões – terminais | , CAPACIDADE DE FIXAÇÃO: <= 2 X 1,5 MM² , capacidade de fixação: <= 1 x 2,5 mm² , capacidade de fixação: > = 1 x 0,5 mm² Terminal faston , tamanho da conexão: 6,3 mm |
| torque de aperto | 0,8 Nm |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo GL conforme IEC 60269-1 |
| [Ith] corrente térmica ao ar livre convencional | 10 A (Conexões por parafuso) |
| [Ui] tensão nominal de isolamento | 600 V conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 0,27 A a 250 V, CC-13, Q600 |
| durabilidade elétrica | 500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4 500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4 |
| confiabilidade elétrica | Λ < 10exp(-8) a 24 V |
| Largura | 30 mm |
| Altura | 42mm |
| profundidade | 68,2mm |
| Peso líquido | 0,04kg |
| Weight | 0,3 kg |
|---|---|
| Dimensions | 15 × 10 × 4 cm |
