| Linha de produto | EasyPact |
|---|---|
| Tipo de produto ou componente | Disjuntor |

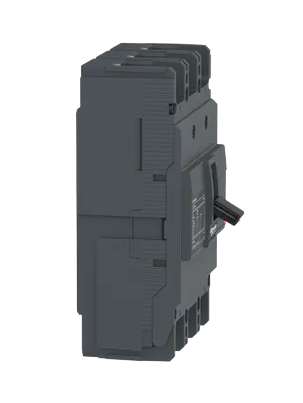

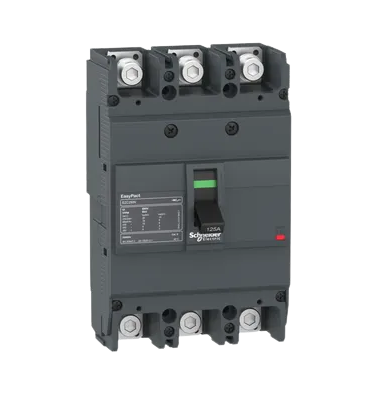

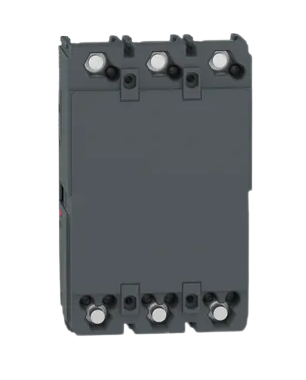

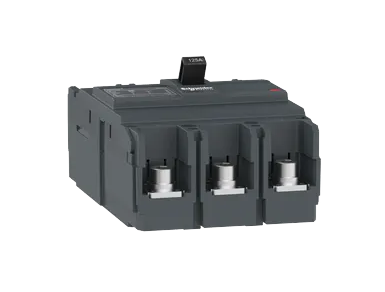

| Nome abreviado do dispositivo | Easypact EZC250N |
| nome do disjuntor | Easypact EZC250N |
| Aplicação do dispositivo | Distribuição |
| Descrição dos polos | 3P |
| descrição dos polos protegidos | 3t |
| tipo de rede | CA CC |
| Frequência da rede | 50/60 Hz |
| [Em] corrente nominal | 125 A a 40 °C |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz conforme IEC 60947-2 |
| [Uimp] tensão suportável de impulso nominal | 6 kV conforme IEC 60947-2 |
| [Ue] tensão de operação nominal | 550 V CA 50/60 Hz conforme IEC 60947-2 250 V CC conforme IEC 60947-2 |
| código de capacidade de interrupção | N |
| capacidade de corte | 20 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 110..0,130 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 220…240 V CA 50/60 Hz para IEC 60947-2 20 kA Icu a 125 V CC 1P para IEC 60947-2 20 kA Icu a 250 V CC 2P para IEC 60947-2 25 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2 25 kA Icu a 400..0,415 V CA 50/60 Hz para IEC 60947-2 8 kA Icu a 550 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 10 kA a 440 V CA 50/60 Hz para IEC 60947-2 25 kA a 110/130 V CA 50/60 Hz para IEC 60947-2 10 kA a 125 V CC para IEC 60947-2 10 kA a 250 V CC para IEC 60947-2 25 kA a 220/230/240 V CA 50/60 Hz para IEC 60947-2 4 kA a 550 V CA 50/60 Hz para IEC 60947-2 12,5 kA a 380 V CA 50/60 Hz para IEC 60947-2 12,5 kA a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| otimização para isolamento | Sim conforme IEC 60947-2 |
| Categoria de uso | Categoria A |
| nome da unidade de tiro | TM-D |
| tecnologia da unidade de tiro | Termomagnético |
| classificação da unidade de tiro | 125 A a 50 °C |
| Tipo de proteção | Proteção contra curtos-circuitos Proteção de sobrecarga |
| grau de combustível | 3 conforme IEC 60664-1 3 conforme IEC 947-1 |
| Tipo de controle | Alavanca articulada |
|---|---|
| Modo de montagem | Fixo |
| Suporte de montagem | Placa posterior |
| conexões da parte de cima | Frontal |
| conexão na parte inferior | Frontal |
| durabilidade mecânica | 10000 ciclos |
| durabilidade elétrica | Categoria A: 5000 ciclos 415 V CA 50/60 Hz conforme IEC 60947-2 |
| passo de conexão | 35mm |
| Sinalização local | Indicação de contato positivo |
| definição de proteção neutra | Sem proteção |
| proteção de fuga à terra | Sem |
| Altura | 165 mm |
| largura | 105 mm |
| profundidade | 60mm |
| Weight | 1,6 kg |
|---|---|
| Dimensions | 19 × 12 × 12 cm |
